Hogyan kell bekötni a mágnesszelepeket a szelepaknába?

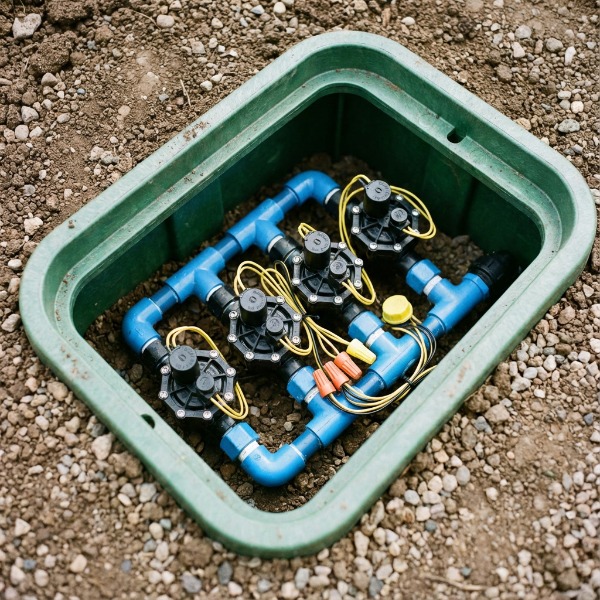

A mágnesszelepek bekötésének legfontosabb szakmai szempontja az irányhelyes beépítés és a bontható, hollanderes idomok használata. Minden mágnesszelepen található egy nyíl (Flow), amely a víz áramlásának irányát mutatja: a víznek a szeleptest alá kell érkeznie, hogy a nyomás segíthessen a gumi membrán zárásában. A szelepeket egy gyűjtőcsőre (manifolra) építjük rá, amelyet egy szelepaknában (pl. Rain Bird vagy Irritec akna) helyezünk el a földfelszín alatt, kavicságyra fektetve a jó vízelvezetés érdekében.
A szelepakna felépítése és elemei
|
Alkatrész |
Funkció |
Szakmai tanács |
|
Hollanderes osztóidom |
Lehetővé teszi a szelepek egyenkénti cseréjét. |
Ne használjon fixen ragasztott vagy tekert idomokat az osztóban. |
|
Mágnesszelep (24V AC) |
Az öntöző körök nyitása és zárása. |
Válasszon belső menetes, átfolyásszabályzós modellt. |
|
KPE csatlakozó |
A zónacsövek (25 vagy 32mm) indítása. |
Mindig használjon teflonszalagot a szelepek meneténél. |
|
Ürítő / Kompresszor csatlakozó |
Téliesítéshez szükséges pont. |
Az osztó végére egy golyóscsapot és egy gyorscsatlakozót szereljen. |
Vezetékezési szabályok:
A mágnesszelepek 24V-os váltóáramú (AC) szolenoiddal működnek. A bekötésnél minden szeleptől érkezik egy „fázis” (színes vezeték) és egy közös „nulla” (COM - fehér vezeték). A kötéseket kizárólag vízmentes zselés csatlakozókkal (pl. 3M Scotchlok) szabad elvégezni, mert a szelepaknában lévő pára napok alatt oxidálja a sima sorkapcsos kötéseket, ami kontaktshibához vezet.
Szakmai adat: A mágnesszelepek előtt kötelező egy központi szűrő beépítése (minimum 120 mesh). A vízben lévő apró homokszemcsék bekerülhetnek a szelep membránja alá, ami miatt a szelep nem tud teljesen lezárni, és a szórófejek folyamatosan szivárogni fognak.
