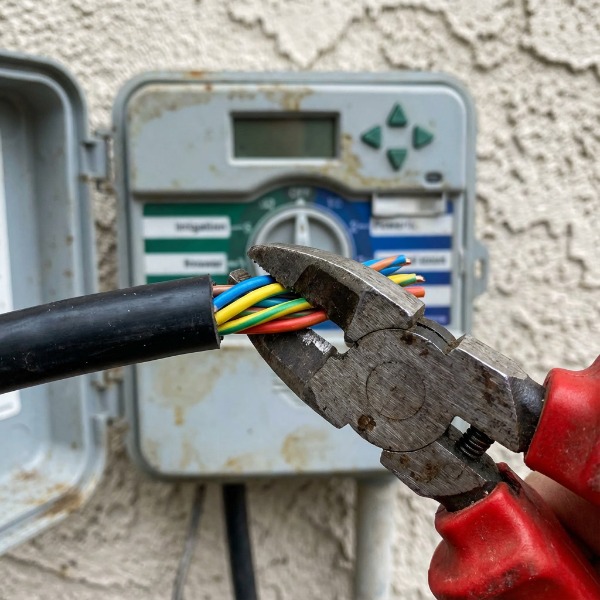

Milyen keresztmetszetű vezetéket használjak a szelepek és a vezérlő között?
Az öntözőrendszer mágnesszelepeinek vezérléséhez leggyakrabban többvágatú öntözőkábelt (pl. 5x0,75 vagy 7x1,0 mm²) vagy speciális földkábelt használunk. A vezeték keresztmetszetét a szelepakna és a vezérlő automatika közötti távolság határozza meg: 50 méteres távolságig elegendő a 0,8 mm² (20 AWG) keresztmetszet, de 100 méter felett már javasolt az 1,5 mm² használata a feszültségesés elkerülése érdekében. Mivel a szelepek 24V-os törpefeszültséggel működnek, nem igényelnek érintésvédelmi védőcsövet, de mechanikai védelem (pl. KPE csőbe húzás) javasolt a rágcsálók ellen.
Kábelválasztási útmutató távolság szerint
|
Távolság (Vezérlő - Szelep) |
Javasolt keresztmetszet |
Max. ellenállás (Ohm/100m) |
|
0 - 30 méter |
0,5 - 0,75 mm² |
2,5 - 3,5 |
|
30 - 80 méter |
1,0 mm² |
1,8 |
|
80 - 150 méter |
1,5 mm² |
1,2 |
|
150 méter felett |
2,5 mm² |
0,7 |
Szakmai tanácsok a kábelezéshez:
- Színkódolás: Mindig tartsa be a színkódokat! A fehér vezeték legyen a közös (Common), a többi szín pedig a zónák sorrendjében kövesse egymást. Ezzel megkönnyíti a későbbi hibakeresést.
- Tartalék ér: Mindig olyan kábelt válasszon, amiben van legalább 1-2 szabad ér. Ha a jövőben bővíteni szeretné a rendszert egy új zónával, vagy elszakad egy ér a földben, nem kell újraásni az egész kertet.
- Földelés: A kültéri transzformátorral rendelkező vezérlőknél ügyeljen a megfelelő 230V-os földelésre, mert a villámcsapások indukált feszültsége leggyakrabban az öntözőrendszer hosszú vezetékhálózatán keresztül teszi tönkre az elektronikát.
